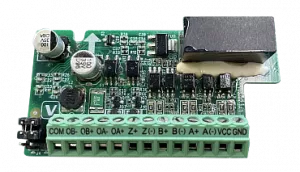

Карта PBC00005 предназначена для использования с преобразователями частоты VF-101. Карта поддерживает дифференциальный входной сигнал с максимальной частотой 500 кГц. Так же карта поддерживает 2 режима выходного сигнала: дифференциальный и транзисторный с открытым коллектором.
Карта PBC00005 может быть установлена только в порт EX-B преобразователя частоты.
Описание клемм разъема карты PBC00005
|
Описание клеммы |
Название клеммы |
Описание |
|
Подключение сигналов от энкодера и питания |
A+, A- |
Входной канал A энкодера |
|
B+, B- |
Входной канал B энкодера |
|
|
Z+, Z- |
Входной канал Z энкодера |
|
|
VCC |
Вход пинания +5В |
|
|
GND |
Вход пинания 0В |
|
|
Выходные сигналы карты энкодера |
OA+, OA- |
Выходной сигнал канала A (дифференциальный или с открытым коллектором) |
|
OB+, OB- |
Выходной сигнал канала B (дифференциальный или с открытым коллектором) |
|
|
COM |
Клемма нулевого потенциала для сигнала с открытым коллектором |
