Частотное регулирование
Плавное изменение скорости насосов для поддержания давления; плавный пуск и останов.
О решении
Управление группой насосных агрегатов

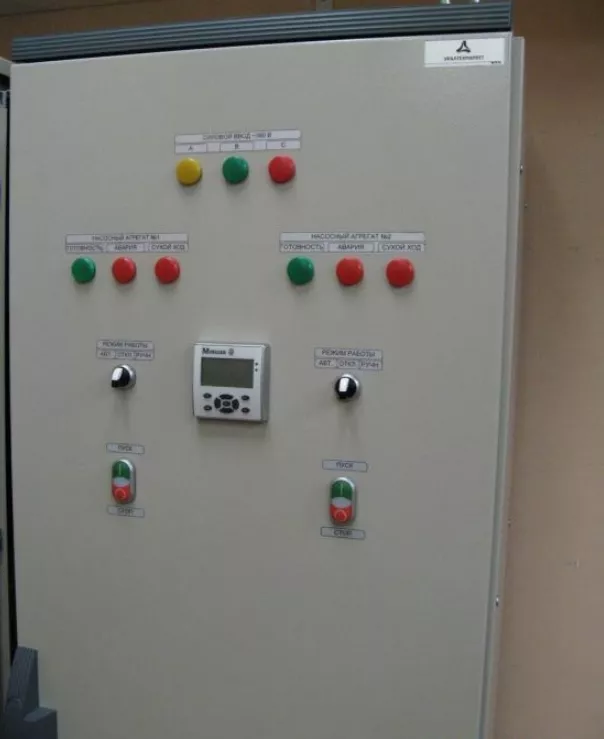

Шкаф силовой коммутации и автоматики ШСКА2 предназначен для автоматического управления насосами станций II и III подъёма. Он поддерживает согласованный технологический параметр — давление, уровень или расход.
Вместо постоянного дросселирования скорость двигателей регулируется преобразователем частоты. Конфигурация определяется производительностью станции и изменением нагрузки.
Состав и возможности
Режимы и функции ШСКА2
Каскадный режим
Подключение дополнительных насосов при недостаточной производительности работающих агрегатов.
Автоматический резерв
Включение резервного насоса при отказе рабочего.
Суточный график
Программирование разных значений давления для ночи, утра, дня и вечера.
Защиты
Защита каждого насоса от сухого хода и повторное включение после восстановления питания по заданному алгоритму.
Операторский интерфейс
Управление и отображение состояния на панели с русифицированным интерфейсом.
Технические данные
Конфигурации ШСКА2
| Параметр | Значение / исполнение |
|---|---|
| Количество насосных агрегатов | 1, 2 или 3 |
| Мощность двигателя в модельном ряду | От 0,75 до 400 кВт |
| Устройства плавного пуска | Опция для мощностей от 11 кВт |
| Дистанционное управление | Диспетчерский контроль или SMS — по комплектации |
| Комплект поставки | Возможны датчики давления, кабели и пульты дистанционного управления |
| Компоненты описанных исполнений | ПЧ Danfoss, аппаратура Eaton (Moeller), контроллеры Omron |
Параметры относятся к описанным исполнениям. Комплектацию и характеристики выбранного изделия фиксируем в техническом задании и спецификации.
О решении
Эксплуатация и ожидаемый эффект
Работа насосов по текущей потребности может снизить расход электроэнергии по сравнению с исходным способом регулирования. Плавные пуски и остановы помогают уменьшить нагрузки на оборудование.
Изменение расхода энергии, межремонтных интервалов и срока службы рассчитывается по режимам станции. Автоматическое резервирование не отменяет требования к обслуживанию и проверке защит.
От обследования до запуска
Этапы проекта
Исходные данные
Изучаем оборудование, параметры продукции, режим работы и ограничения площадки.
Техническое решение
Определяем алгоритмы управления, состав сигналов, защиты и взаимодействие с действующим оборудованием.
Проектирование
Разрабатываем проектную и техническую документацию, согласовываем состав поставки.
Изготовление и монтаж
Комплектуем и собираем оборудование, проводим испытания и монтаж на площадке.
Пусконаладка
Настраиваем систему, проверяем работу в согласованных режимах и взаимодействие оборудования.
Обучение и сопровождение
Передаём документацию, обучаем персонал и согласовываем дальнейшую сервисную поддержку.
