Давление в сети
Поддержание заданного давления в рабочем диапазоне за счёт регулирования скорости насоса.
О решении
Автоматизация скважин и водозабора

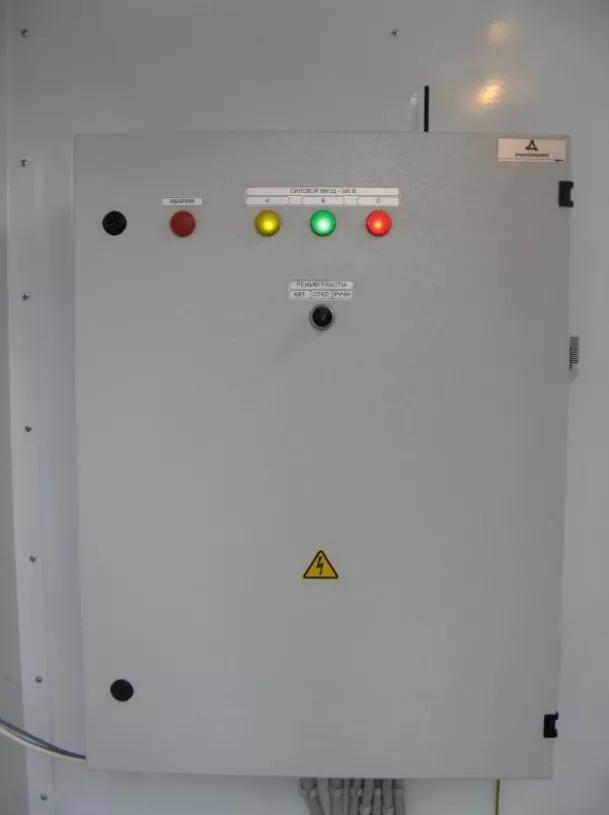

Шкаф силовой коммутации и автоматики ШСКА1 предназначен для управления одним или двумя погружными насосными агрегатами станций I подъёма. Он обеспечивает частотное регулирование, контроль параметров и управление вспомогательными системами станции.
ШСКА1 применяется на водозаборах ЖКХ, промышленных предприятий, коттеджных посёлков и сельскохозяйственных объектов.
Технические данные
Параметры и исполнения
| Параметр | Значение / исполнение |
|---|---|
| Количество насосов | 1 или 2 |
| Мощность двигателя в модельном ряду | От 0,75 до 55 кВт |
| Температура для описанного исполнения | До −10 °C; исполнение УХЛ3.1 уточняется по паспорту |
| Выходной фильтр | LC-фильтр преобразователя частоты |
| Защита от перенапряжений | Разрядники класса B+C в описанной комплектации |
| Связь — опции | SMS, GPRS, передача данных на ПК оператора |
Параметры относятся к описанным исполнениям. Комплектацию и характеристики выбранного изделия фиксируем в техническом задании и спецификации.
Состав и возможности
Функции управления и защиты
Режимы насосов
Плавный пуск и останов, посменная работа двух насосов и включение резервного при отказе основного.
Защита и учёт
Защита от сухого хода, контроль тока двигателя и технический учёт электроэнергии.
Вспомогательные системы
Поддержание температуры внутри шкафа, подключение отопления и освещения насосной станции.
О решении
Как работает частотное регулирование
Датчик измеряет давление в сети. Преобразователь частоты меняет скорость насоса по алгоритму управления, согласованному с производительностью агрегата и потреблением воды.
LC-фильтр на выходе преобразователя снижает пики напряжения и воздействие на обмотки двигателя. В описанных исполнениях указаны компоненты OMRON, Danfoss и Eaton-Moeller; состав выбранного шкафа фиксируется в спецификации.
Состав и возможности
Удалённый контроль
Оповещения
SMS о включении насоса, аварии или отключении питания.
Команды
Пуск и останов отправкой SMS-команд при соответствующем оснащении.
Диспетчеризация
Передача данных на рабочее место оператора через интернет.
О решении
Эксплуатация и ожидаемый эффект
Регулирование скорости и плавные переходы помогают уменьшить гидравлические и механические нагрузки, потери воды и эксплуатационные расходы. Итоговый эффект зависит от режима станции.
Гарантия, сервис, комплектация и параметры системы связи согласовываются при поставке.
